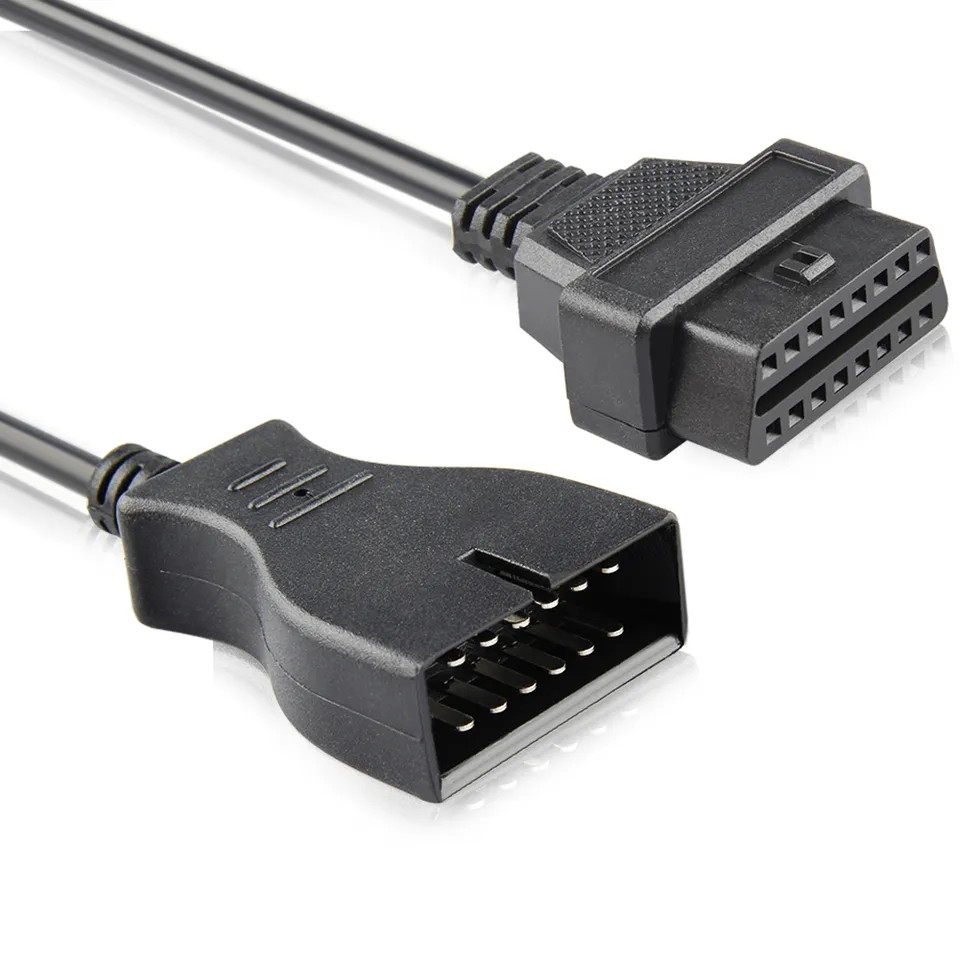

Перехідник GM12 pin - 16 pin для автосканерів (Автомобілі Daewoo, ZAZ, ВАЗ)
- В наявності
- Код: 0019
300 ₴
199 ₴
- +380 (99) 058-46-00
Даний адаптер призначений для підключення різних сучасних діагностичних сканерів з роз'ємом OBD2 до автомобілів, що мають 12 контактний роз'єм GM12, серед яких Daewoo, ЗАЗ, ВАЗ (до 2004 року випуску).
Терморегулятори 12-контактного роз'єму для діагностики Daewoo, Lanos, Sens, ЗАЗ, ВАЗ:
A – маса;
B - L-лінія діагностики двигуна (у тому числі лінія зчитування повільних кодів самодіагностики), ABS (не завжди розлучена);
C - AIR (не завжди розлучена);
D – SES-Lamp – лінія лампи самодіагностики (не завжди розлучена);
E - K-лінія діагностики (160-Baud Serial Data);
F – TCC – (не завжди розлучена). На деяких моделях – живлення +12 В;
G – керування бензонасосом (не завжди розведена);
J – K-лінія діагностики подушок безпеки (AirBag);
M – K-лінія діагностики двигуна, ABS.
Залежно від моделі автомобіля деякі контакти можуть не використовуватись або мати інші функції.
Терморегулятори 16-контактного трапецієподібного роз'єму OBD2:
1 – визначається виробником;
2 – шина J1850;
3 – визначається виробником;
4 – заземлення шасі;
5 – сигнальне заземлення;
6 - CAN (прямий) J2284;
7 – ISO 9141 – 2 (К – лінія);
8 та 9 – визначається виробником;
10 – шина J1850;
11, 12, 13 – визначаються виробником;
14 - CAN (інвестований) J2284;
15 – ISO 9141 – 2 (L – лінія);
16 – напруга акумулятора.
Характеристики:
- підключення до автомобіля GM12: 12-піновий роз'єм;
- підключення до діагностичного сканера: 16-піновий роз'єм;
- довжина кабелю: 10.5 см;
- довжина перехідника (разом із роз'ємами): 23 см;
- вага: 72 г;
| Основні | |
|---|---|
| Виробник | Daewoo |
| Країна виробник | Китай |
| Колір | Чорний |
- Ціна: 199 ₴
